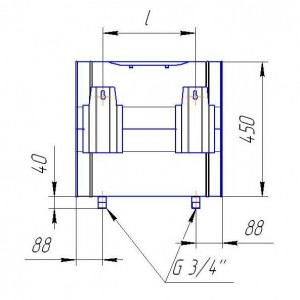

Настенный накопительный бак на 76 литров, горизонтальный. Изготовлен из нержавеющей стали AISI 304.
При изготовлении используется высоколегированная нержавеющая сталь аустинитного класса AISI 304. Толщина стенки внутренней несущей трубы теплообменника, донышек теплообменника и бака составляет 0,8 мм. Диаметр внутренней несущей трубы бака состовляет 115 мм. Все баки снабжены штуцерами 3/4 для отвода и подвода воды.
Назначение и принцип работы
Система, состоящая из теплообменника и бака накопителя, предназначена для подогрева воды проходящими через теплообменник дымовыми газами. Теплообменник и бак накопитель соединены между собой трубами, поэтому вода, нагреваясь в теплообменнике, поступает в накопительный бак. Бак накопитель с горячей водой может располагаться как в помещении печи, так и вне этого помещения. Интенсивность теплообмена зависит от температуры дымовых газов, которая находится в пределах 300-600°C, таким образом, скорость подогрева воды в системе зависит от объема теплообменника, накопительного бака и интенсивности горения топлива.
Монтаж и эксплуатация
Натрубный теплообменник предназначен для установки на печь, работающую на твердом топливе бытового предназначения. При выборе теплообменника необходимо просчитывать высоту всей конструкции от пола до потолка, включая печь и дымоход. Установку дымохода проводить с соблюдением противопожарных норм и правил, руководствуясь СП 7.13130.2013. Для удобной регулировки как интенсивности горения печи, так и скорости подогрева воды рекомендуется над теплообменником установить задвижку. При выборе накопительного бака необходимо руководствоваться высотой помещения и необходимым объемом воды. Соединение теплообменника с элементами печи и дымохода производите с использованием жаростойкого герметика. Накопительный бак и теплообменник соединяется металли ческими трубами для горячей воды сечением не меньше 3/4 дюйма. Система с использованием теплообменника должна быть открытой, то есть работающей при атмосферном давлении за счет естественной циркуляции. Перед монтажом удалите защитную пленку с элементов баков, если таковая имеется, проверьте их на герметичность. Соберите конструкцию системы, как показано на одной из схем рис. 2, рис. 3.
Схема рис. 2 предназначена для работы системы при подаче воды от подводящей магистрали с рабочим давлением до 4 атм. Залив воды в систему, в этом случае, осуществляется открытием задвижки З-1. После наполнения системы (накопительный бак заполнен) подогрев воды осуществляется при закрытой задвижке З-1. Горячая вода из системы набирается через кран К-1, холодная вода набирается через кран К-2.
Схема рис. 3 предназначена для работы системы при подаче воды через заливное отверстие накопительного бака. Горячая вода из системы набирается через кран К-1. Собранная таким образом конструкция - готова к эксплуатации. Полностью заполните систему водой и растопите печь. Поддерживайте интенсивность горения дров в печи до достижения необходимой температуры воды в накопительном баке. Всегда перед протопкой полностью заполняйте систему водой, по мере использования горячей воды из бака пополняйте его холодной водой.
Безопасность при эксплуатации натрубного бака и системы теплообменник-накопительный бак
- Не прикасайтесь к нагретым частям бака во время эксплуатации.
- Сливайте воду аккуратно, особенно во время интенсивного процесса теплообмена внутри бака.
- Не допускайте детей к бакам без контроля со стороны взрослых.
- Не топите печь без залитой в систему воды.
- Не оставляйте в баках воду при длительном неиспользовании, а особенно в зимнее время.
- Не вносите изменения в конструкцию бака.
- Не эксплуатируйте систему с какими-либо неисправностями.
- Не устанавливайте краны и вентили, которые могут закрыть систему теплообмена, кроме как показано на схеме, это может привести к нарушению циркуляции, созданию избыточного давления, к разрыву системы и, как следствие, может привести к ожогам и травмам!
- Не подключайте систему к устройствам, создающим давление (насосы, станции и др.), это может привести к повреждениям изделий системы, а так же к серьезным травмам!
- Используйте чистую воду.
- Очищайте водяную емкость от накипи по мере ее образования.
- Рекомендуется производить очистку внутренней трубы натрубного бака от сажи совместно с дымоходом не реже одного раза в отопительный период.
Допускается конденсатообразование на внутренней поверхности несущей трубы и на наружной стороне бака.
Комплектность
Каждое изделие укомплектовано инструкцией по эксплуатации.
Натрубный бак и накопительный бак комплектуются крышкой.
Крепеж и соединительные трубы в комплект не входят.
