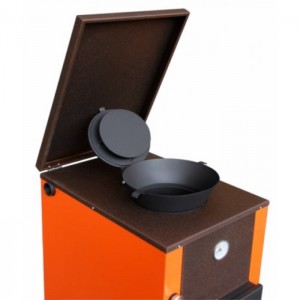

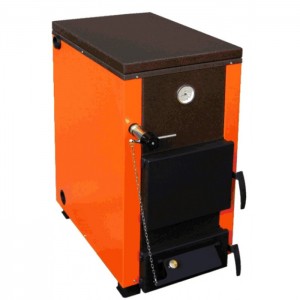

Котёл отопительный стальной предназначен для отопления индивидуальных жилых домов и зданий коммунально-бытового назначения общей площадью до 200 м2 при высоте потолка около 2,7 м, оборудованных системами водяного отопления с естественной или принудительной циркуляцией.
В конструкции котла предусмотрена установка ТЭН 3-4квт. Он может быть использован для нагрева воды в системе отопления, как при горении топлива в котле, так и самостоятельно. Каждый тэн в блоке запитан отдельно к сети 220В, что позволяет дискретно регулировать мощность электрического нагрева.
Предусмотрено подключение котла к сети отопления, как с правой стороны, так и с левой, а также диагональное присоединение патрубков подачи и обратки.
Принцип действия
Принцип действия котла основан на передаче тепловой энергии, высвобождаемой при сжигании топлива, теплоносителю - воде. В результате горения стенки, крышка и частично дно топки и поверхности труб нагреваются и передают тепло воде, циркулирующей в водяной рубашке и внутри труб, которая выходит через патрубок подачи в верхней части котла. Вода - обратка попадает в котёл через патрубок обратки в нижней части боковой стенки.

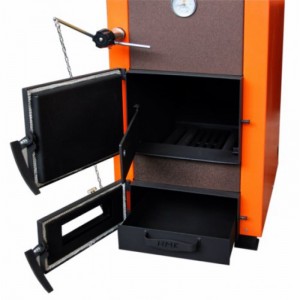

Горение топлива происходит в топке внутри корпуса. Воздух попадает в зону горения через решётку колосника. Количество воздуха регулируется:
-

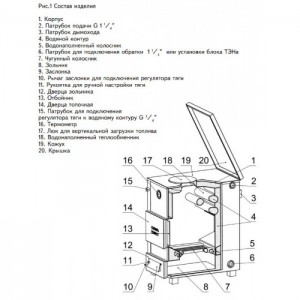

вручную с помощью рукоятки 11 закручивая или отвинчивая, тем самым изменяя наклон заслонки 9
-
автоматически с помощью регулятора тяги.
-
Регулятор тяги - устанавливается в патрубок 15 на выходе из корпуса котла и выполняет следующие функции - считывание показаний температуры воды в системе отопления и в случае необходимости - регулировку подачи первичного воздуха для горения под колосниковую решетку котла, при этом открывая или закрывая заслонку. Таким образом, появилась возможность регулировать интенсивность горения положением регулировочной заслонки. Терморегулятор соединен с заслонкой 9 специальной цепочкой, присоединенной к рычагу заслонки 10 дверцы зольника 12 с таким расчетом, чтобы была возможность регулировки ее натяжения.
В конструкции котла предусмотрена установка блока ТЭН 4 кВт. Он может быть использован для нагрева воды в системе отопления, как при горении топлива в котле, так и самостоятельно.Тэн в блоке запитан отдельно к сети 220 В.
|
Модель котла |
КВ0 20 ТЭ |
|
Теплопроизводительность, кВт
|
20 |
|
КПД% (+3-5%)
|
80 |
|
Рабочее давление воды в котле*, МПа (кг/см2), не более
|
0,2(2) |
|
Площадь отапливаемых помещений высотой до 2,7м,м2
|
200 |
|
Максимальная температура воды на выходе, С
|
85 |
|
Номинальная температура оборотной воды на входе в котёл, С
|
60-80 |
|
Объем водяной камеры, л
|
50 |
|
Сечение дымохода, мм
|
55х275 |
|
Диаметр дымохода, мм
|
150 |
|
Мощность блока, кВт
|
4 |
|
Напряжение питания ТЭНов, В
|
220 |
|
Габаритные размеры котла,мм |
|
|
глубина |
610 |
|
ширина |
410 |
|
высота |
800 |
|
Масса котла не более, кг |
129 |
