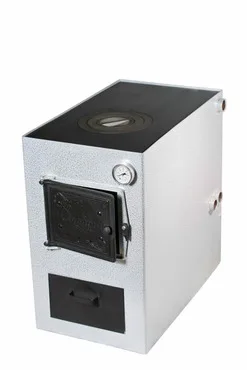

Котёл отопительный стальной предназначен для отопления индивидуальных жилых домов и зданий коммунально-бытового назначения общей площадью до 100 м2 при высоте потолка около 2,7 м, оборудованных системами водяного отопления с естественной или принудительной циркуляцией.
В конструкции котла предусмотрена установка ТЭН 2-3квт. Он может быть использован для нагрева воды в системе отопления, как при горении топлива в котле, так и самостоятельно. Каждый тэн в блоке запитан отдельно к сети 220В, что позволяет дискретно регулировать мощность электрического нагрева.
Предусмотрено подключение котла к сети отопления, как с правой стороны, так и с левой, а также диагональное присоединение патрубков подачи и обратки.
Принцип действия
Принцип действия котла основан на передаче тепловой энергии, высвобождаемой при сжигании топлива, теплоносителю – воде. В результате горения стенки, крышка и частично дно топки и поверхности труб нагреваются и передают тепло воде, циркулирующей в водяной рубашке и внутри труб. Вода – обратка попадает в котёл через штуцер в нижней части боковой стенки, омывает поверхности ТЭНа, противоположной стенки, трубной решётки и выходит через штуцер подачи в верхней части котла.
| Модель котла | КВ0 10 ТПЭ |
| Теплопроизводительность, кВт | 10 |
| КПД% (+3-5%) | 70 |
| Рабочее давление воды в котле*, МПа (кг/см2), не более | 0,1(1) |
| Площадь отапливаемых помещений высотой до 2,7м,м2 | 100 |
| Максимальная температура воды на выходе, С | 95 |
| Номинальная температура оборотной воды на входе в котёл, С | 60-80 |
| Диаметр дымохода, мм | 150 |
| Мощность блока, кВт | 2 |
| Напряжение питания ТЭНов, В | 220 |
| Габаритные размеры котла,мм | |
| глубина | 520 |
| ширина | 420 |
| высота | 700 |
| Масса котла, кг, не более | 105 |
