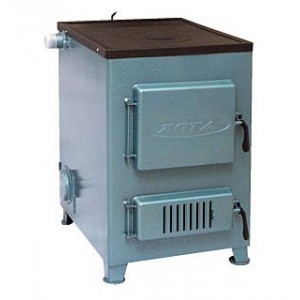

Опыт эксплуатации твердотопливных котлов задал основные направления модификации, которые были внесены в конструкцию выпускавшегося ранее котла «Дымок». Главными отличиями новой серии от предыдущей стали изменения, внесенные в конструкцию водяной рубашки котла. Были установлены усиливающие швеллеры, что дало возможность эксплуатировать котлы в системах с рабочим давлением до 3 атмосфер и выдерживать кратковременное повышение давление до 4 атмосфер, не допуская деформации стенок котла.
Изменилась геометрия топочного пространства – топка стала длиннее, что дало возможность использовать достаточно длинные поленья в процессе отопления дровами. Это изменение конструкции было вызвано объективными условиями эксплуатации: огромное количество домашних котельных потребляет в качестве топлива дрова, следовательно глубокая топка дает большее удобство потребителю.
Изменилась система газохода – он стал съемным и круглым для удобства монтажа котла и снабжен регулируемым ступенчато шибером.
| Мощность, кВт | 18 |
| Отапливаемая площадь | 120 кв.м при высоте потолка 2,7 м |
| КПД | 70% |
| Количество контуров | Отопление (один) |
| Варочная плита | Есть |
| Блок управления | Есть |
| Предписанное топливо | Уголь, дрова |
| Расход топлива |
антрацит: 3.1 кг/ч; бурый уголь: 5.8 кг/ч; дрова: 7,7 кг/ч |
| Давление | 0,3 МПа (0,3 кг/см3) |
| Температура теплоносителя | 95С |
| Глубина (Отверстие загрузки топлива) | 500 мм |
| Объем камеры сгорания | 60 л |
| Объем водяной камеры | 53 л |
| Габариты | 396х702х755 мм |
| Вес | 112 кг |
| Диаметр дымохода, мм | 150 |
| Мин. высота дымохода, м | 5 |
Одним из главных плюсов и наиболее дорогой модификацией котла стали загрузочная и зольная дверцы новой конструкции. Теперь они газоплотные. Таким образом, процесс горения стал более продолжительным и потребитель имеет возможность точнее его регулировать. Это создает дополнительный комфорт, так как сглаживаются температурные перепады.
У всех котлов есть отверстие с резьбой G2” под установку блок-ТЭНа, поставляемого в комплект котла по желанию потребителя. Котлы “Дымок - М” могут комплектоваться блок-ТЭНами мощностью 3 или 6 кВт, изготовленными из нержавеющей стали.
С помощью пульта управления потребитель задает температуру воздуха и теплоносителя таким образом, чтобы при остывании котла автоматически был включен блок-ТЭН и система отопления постоянно находилась в рабочем режиме. Несмотря на то, что мощность блока меньше номинальной мощности котла, ТЭН позволяет сохранить работоспособность системы даже при самых низких температурах в течение всего отопительного сезона.
