Теплообменник на 18 литров, D104 мм. Выполнен из нержавеющей стали AISI 304.
При изготовлении используется высоколегированная нержавеющая сталь аустинитного класса AISI 304. Толщина стенки внутренней несущей трубы теплообменника, донышек теплообменника и бака составляет 0,8 мм. Диаметр внутренней несущей трубы бака состовляет 115 мм. Все баки снабжены штуцерами 3/4 для отвода и подвода воды.
Назначение и принцип работы
Система, состоящая из теплообменника и бака накопителя, предназначена для подогрева воды проходящими через теплообменник дымовыми газами. Теплообменник и бак накопитель соединены между собой трубами, поэтому вода, нагреваясь в теплообменнике, поступает в накопительный бак. Бак накопитель с горячей водой может располагаться как в помещении печи, так и вне этого помещения. Интенсивность теплообмена зависит от температуры дымовых газов, которая находится в пределах 300-600°C, таким образом, скорость подогрева воды в системе зависит от объема теплообменника, накопительного бака и интенсивности горения топлива.
Монтаж и эксплуатация
Натрубный теплообменник предназначен для установки на печь, работающую на твердом топливе бытового предназначения. При выборе теплообменника необходимо просчитывать высоту всей конструкции от пола до потолка, включая печь и дымоход. Установку дымохода проводить с соблюдением противопожарных норм и правил, руководствуясь СП 7.13130.2013. Для удобной регулировки как интенсивности горения печи, так и скорости подогрева воды рекомендуется над теплообменником установить задвижку. При выборе накопительного бака необходимо руководствоваться высотой помещения и необходимым объемом воды. Соединение теплообменника с элементами печи и дымохода производите с использованием жаростойкого герметика. Накопительный бак и теплообменник соединяется металли ческими трубами для горячей воды сечением не меньше 3/4 дюйма. Система с использованием теплообменника должна быть открытой, то есть работающей при атмосферном давлении за счет естественной циркуляции. Перед монтажом удалите защитную пленку с элементов баков, если таковая имеется, проверьте их на герметичность. Соберите конструкцию системы, как показано на одной из схем рис. 2, рис. 3.

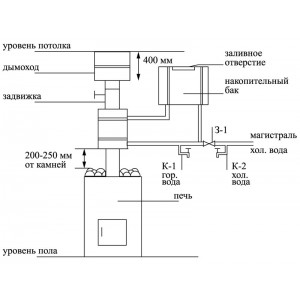

Схема рис. 2 предназначена для работы системы при подаче воды от подводящей магистрали с рабочим давлением до 4 атм. Залив воды в систему, в этом случае, осуществляется открытием задвижки З-1. После наполнения системы (накопительный бак заполнен) подогрев воды осуществляется при закрытой задвижке З-1. Горячая вода из системы набирается через кран К-1, холодная вода набирается через кран К-2.
Схема рис. 3 предназначена для работы системы при подаче воды через заливное отверстие накопительного бака. Горячая вода из системы набирается через кран К-1. Собранная таким образом конструкция - готова к эксплуатации. Полностью заполните систему водой и растопите печь. Поддерживайте интенсивность горения дров в печи до достижения необходимой температуры воды в накопительном баке. Всегда перед протопкой полностью заполняйте систему водой, по мере использования горячей воды из бака пополняйте его холодной водой.
Безопасность при эксплуатации натрубного бака и системы теплообменник-накопительный бак
Допускается конденсатообразование на внутренней поверхности несущей трубы и на наружной стороне бака.
Комплектность
Каждое изделие укомплектовано инструкцией по эксплуатации.
Натрубный бак и накопительный бак комплектуются крышкой.
Крепеж и соединительные трубы в комплект не входят
